一、VOC在线分析仪主要测量方法
烟气测量方法：完全抽取法；甲烷、非甲烷总烃、苯系物监测方法：气相色谱法；烟尘测量方法：激光后散射法；温度测量方法：温度传感器；压力测量方法：压力传感器；流速测量方法：差压法（皮托管）；湿度测量方法：广域比法；氧气测量方法：氧化锆。

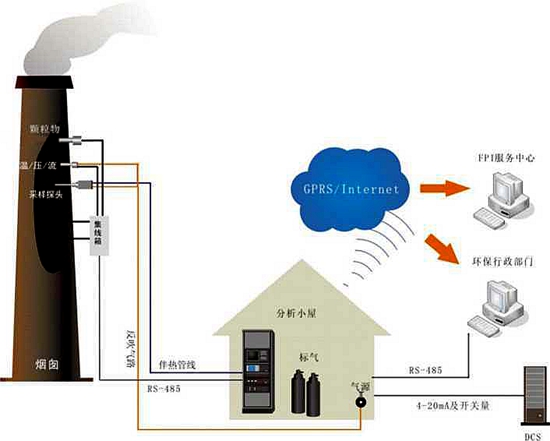

VOC浓度检测仪由VOCs (甲烷、非甲烷总烃、苯系物）监测子系统、颗粒物监测子系统、烟气参数（温度、压力、流速、湿度）监测子系统以及数据采集与处理子系统构成。如下图所示：
VOCs监测子系统主要由采样探头、伴热管线、预处理单元、VOCs分析仪、电控单元组成，测量时烟气由机柜内的真空泵抽取，经由采样探头、高温伴热管线、除尘过滤器、冷凝器后通入VOCs分析仪进行测量。根据买方的需求，VOCs分析仪可选配Ⅱ分析仪（测量甲烷、非甲烷总烃）和Ⅲ分析仪分析仪（测量甲烷、非甲烷总烃、苯系物)。
颗粒物监测子系统采用激光粉尘仪，利用激光后散射法测量烟气中粉尘的浓度。烟气参数监测子系统包括烟气温度、压力和流速的测量。烟气温度采用铂电阻温度传感器测量；烟气的压力采用高精度隔离膜压力传感器测量；烟气流速采用差压变送器测量，通过测量烟气流动中的全压和静压，得到烟气的流速。烟气湿度采用分析系统专用的高精度温湿度变送器（湿度变送器）测量。
数据采集与处理子系统由集线箱、工控机和系统监测软件构成。集线箱安装在户外的平台上，采集现场平台设备的4?20mA信号（烟气温度/压力/流速/烟尘等信号），通过内部的处理单元转换为工业现场的RS-485信号与机柜内的工控机进行通信。
系统监测软件安装于工控机内，用于监测和汇总所有的气体浓度信息和工作状态信息，同时生成报表、存储及记录历史数据、与环保部门联网通信等功能。传输单元安装于机柜内部，将测量的参数转换成4?20mA信号送给客户的DCS系统。
二、特点
1.采用气相色谱法，是国际公认的VOCs检测方法，满足美国EPA标准的技术要求；
2.采样管线、主流路器件选用抗腐蚀和惰性化的材料，减少样品吸附，数据可信度高；
3.具备自动吹扫功能，可自动去除滤芯表面的粉尘，延长滤芯使用寿命；
4.具备断电保护功能，现场意外断电时，可自动置换主流路内的残留烟气，有效防止主器件的腐蚀， 延长使用寿命；
5.具备自动校准功能，无需值守，较大限度减少维护量；
6.具备配合正压防爆柜防爆设计，可安装在防爆区域，安全可靠；
7.本系统具有防尘、防雨、防电磁辐射、防雷、防低温和防火的设计。
三、使用环境
供电电压：AC220V±10%，频率 50±1Hz；
分析小屋内的系统部件环境温度：（5?35) ℃ ；
分析小屋外的系统部件环境温度：（-30?60) ℃ ；
湿度：20~90%，气压(86?106 )kPa ，烟气温度<400℃；
所有设备的总用电量（KW)：主机柜功率2KW，伴热管功率为38W/m。
voc在线分析仪：cxhxp/prox1x104x1/details/3.html
附件：DCT-VOC2015型VOC在线分析仪技术参数
