1、方案简介

地表水水质监测是重要的水环境保护措施，常规的地表水环境监测手段不能满足水资源保护的多方位、高水平管理的要求，不能满足快速准确和实时测报水质信息的要求。随着现代传感、自动测量、自动控制、计算机应用、网络通讯等技术的不断进步，很好地解决了水质在线自动监测问题。

地表水水质在线监测系统由中心站和水质自动监测站两部分组成，它以在线自动分析仪器为核心，综合运用了自动监测技术、自动控制技术、计算机应用技术，通过专用的数据管理平台和通讯网络来满足环境监测和城市管理的需要。





2、监测参数

理化指标： pH、电导率、浊度、温度；

营养盐及有机污染综合指标：溶解氧、化学需氧量、氨氢、高锰酸盐指数、总磷、总氢、总有机碳、硝酸盐氮、亚硝酸盐氮；

无机阴离子：硫化物、氰化物、硫酸盐、氯化物、氟化物等；

金属及其化合物：铜、铅、锌、镉、铁、锰、砷、汞、六价铬；

有机污染物：挥发酚、苯胺、石油类、V0Cs、 阴离子活性剂；

其他：叶绿索、蓝绿藻、生物毒性等。





3、具体应用

（1）饮用水水源地水质监测和预警；

（2）重点河流、湖泊、湿地等水质监测；

（3）地表水行政交接断面水质监测；

（4）污染源排放及污染物减排监测。





4、监测频次

一般监测频次设为每4h监测一次(即每天6个监测数据)。当发现水质状况明显变化或发生污染事故时，监测频率可调整为连续监测。监测数据可根据需要进行上传和共享。





5、功能模块配置

地表水环境在线监测系统主要由采水单元、预处理单元、分析监测单元、数据采集单元、数据传输单元、系统控制单元、辅助分析单元、 远程监控中心等构成。

（1）采水单元

主要完成水质自动监测站的水样采集，由采水构筑物、采水泵采水管路，防堵塞装置、保温配套装置、管道反冲洗装置等构成。可提供栈桥、浮船、浮球等多种采水方式，双泵双管路采水，一用一备满足不间断监测要求。

（2）预处理单元

根据不同的参数要求对水质自动监测站采集的水样进行预处理，包括过滤、多级沉淀、膜片精密过滤、超声波匀化、物理化学方法除藻等。

（3）分析监测单元

分析监测单元完成监测站水质监测参数的分析过程，监测参数有水温、PH、电导率、浊度、溶解氧、高锰酸盐指数、氨氮、总磷、总氮等等。

（4）数据采集单元

采用工控机和PLC系统配合的方式实现地表水环境在线监测系统仪器数据的采集与存储。

（5）数据传输单元

数据传输单元实现数据及控制指令的上行及下行传输过程，以光纤、ADSL等有线传输为主，GPRS等无线传输为辅，完成远程数据传输与通信。同时，配备无线4G/5G上网设备进行远程桌面维护和无线数据传输。

（6）系统控制单元

系统控制单元实现整个在线水质监测系统的预处理控制、除藻控制等，实现对系统运行状态的监控。

（7）辅助分析单元

辅助分析单元包含UPS稳压电源、试剂冷藏箱，防雷单元，庞液单元站房门禁系统，视频监控、温温度控制、自动灭火装置等部分。

（8）远程监控中心

远程监控中心作为系统的中心站，实时接收数据并进行远程监控操作及数据分析。

6、监测方式

地表水在线监测方案可根据需要将监测方式分为浮标式水质监测站、微型监测站、集成式监测站和固定式水质监测站等。（摘自：知乎）

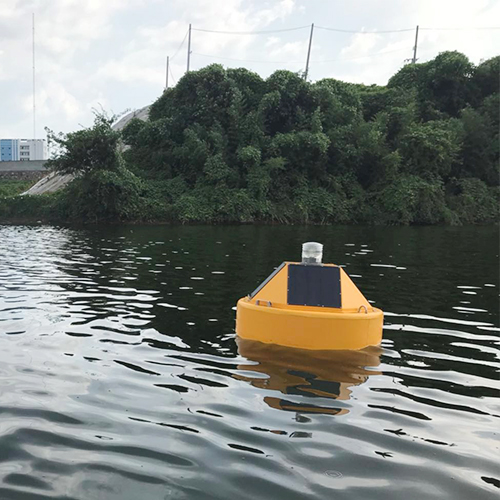

浮标式水质自动监测站

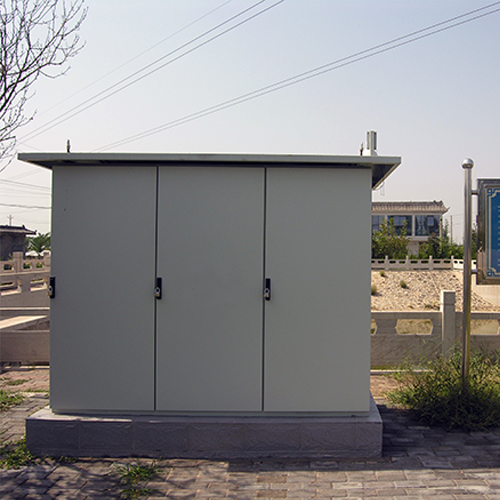

集成式水质自动监测站

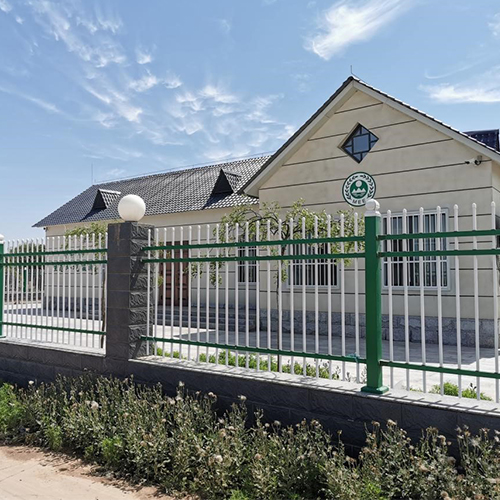

固定式水质自动监测站
