本協議完全參考江蘇省廢水污染物在線監測儀器與數采儀通訊協議規范（討論稿）中寄存器設置，所有的浮點數設置，全部遵循大端模式。寄存器可以任意地址，任意數量隨意讀取。可讀寄存器從30001開始至30201結束。

注意：寄存器30160-30162寄存器地址被占用，故反控結果無法單獨讀取，即使按照地址讀取，也返回不正確。



一：檢測有無有效值



返回有。



二：返回當前值

1：帶有效值返回

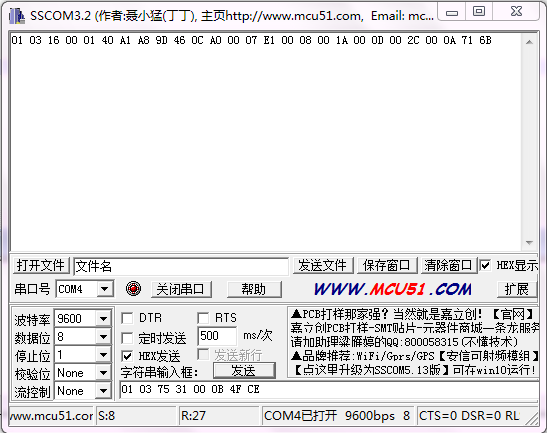

發送：01 03 75 31 00 0B 4F CE

返回：01 03 16 00 01 40 A1 A8 9D 46 0C A0 00 07 E1 00 08 00 1A 00 0D 00 2C 00 0A 71 6B

返回內容：有有效值，

40 A1 A8 9D：對應浮點數：5.051833mg/L

46 0C A0 00:  對應浮點數：9000.00 信號值

07 E1 : 2017年；00 08 : 8月；00 1A：26號；00 0D 00 2C 00 0A：13：44:10

對應用戶界面顯示的數據。



2:不帶返回是否有有效值

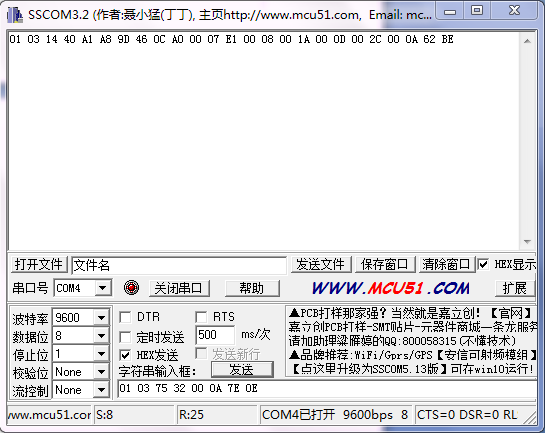

發送：01 03 75 32 00 0A 7E 0E

返回：01 03 14 40 A1 A8 9D 46 0C A0 00 07 E1 00 08 00 1A 00 0D 00 2C 00 0A 62 BE

解析同上；



三：讀取任意值

1: 讀取重啟時間秒，儀器狀態，是否存在報警：對應寄存器30018,30020,30021，需從18開始到21,4個寄存器

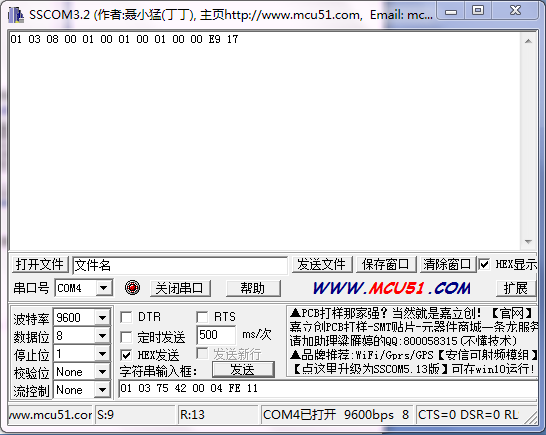

發送：01 03 75 42 00 04 FE 11

返回：01 03 08 00 01 00 01 00 01 00 00 E9 17

解析：重啟時間秒:01; 儀器狀態：待機，誤報警。



2: 動態管控其余寄存器讀取，請參考討論稿，已經完全支持16，并且實時更新。



3: 讀取精度，及修正系數，起始地址：30202,6個寄存器

發送：01 03 75 FA 00 06 FF F5

接收：01 03 0C 3D 4C CC CD 3F 80 00 00 00 00 00 00 5B 78



4：獲取反控執行結果，起始地址：30170,3個寄存器

發送：01 03 75 DA 00 03 3E 3C

接收：01 03 06 00 00 00 00 00 00 21 75



5：反控儀器做樣指令

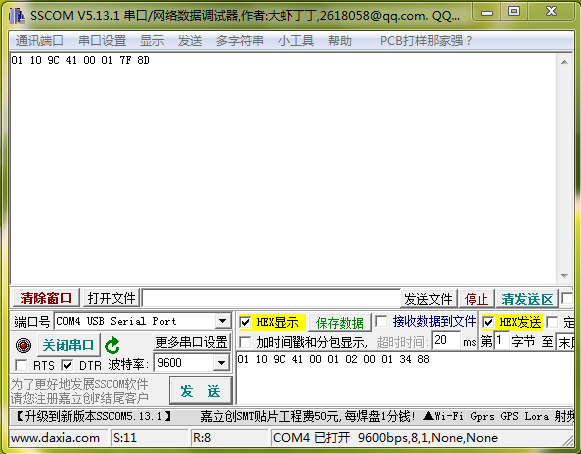

發送：01 10 9C 41 00 01 02 00 01 34 88

接收：01 10 9C 41 00 01 7F 8D



6：讀取復位時間

發送：01 03 75 3C 00 07 DE 08

接收：01 03 0E 00 01 00 11 00 0A 00 1A 00 10 00 2E 00 09 19 05

解析：存在復位時間，復位時間為：2017-10-26 16:46:09



7: 啟動自動標定

發送：01 10 9C 54 00 01 02 00 01 36 4D

接收：01 10 9C 54 00 01 6E 49
