公司安装调试工程师在帮客户现场调试在线分析仪表时发现，很多客户在水质在线监测仪安装调试前应该完成的管路铺设衔接上存在很多问题，现就该情况我们给予一些建议与指导，希望就此能解决困扰客户管路不会铺设或铺设不到位的情况。我们就以安装codcr监测设备为例，注意事项如下：
一、泵和管路的布置

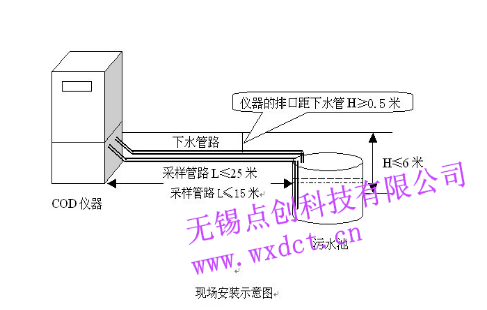

采样点至仪器安装处应预先安装好水泵、穿线管、水样进水管、出水管和溢流管。实际安装布管时，应该备有4根管道，1根Φ32，1根Φ50（如需要安装流量计、PH计等设备时，请根据要求预先铺设好此类设备用线），2根Φ25，分别用于进水管、出水管、穿线管和溢流管。
连接的管道应根据具体情况选用硬聚氯乙烯塑料、ABS工程塑料或钢（在水质具酸碱性的地方不能金属管材）、不绣钢等材质的硬质管材。为了方便与仪器设备连接，建议管道最好采用硬质PVC管。
水泵分为潜水泵和污水泵。潜水泵安置的位置其水流应为层流态，所抽吸的水体应不呈气溶胶状（即水中含有大量气泡），以免影响仪器测量结果。在潜水泵原有的滤网罩外部再裹一层不锈钢过滤网，滤孔的直径在1.0-2.0mm之间。预安装好的管道应将各端口封好，以免颗粒杂物进入。若是使用污水泵，须在仪器外部加接相应功率的供电线路（如是三相采样泵，需加装交流接触器），通过仪器后面板的污水泵控制回接口，控制交流接触器的线圈来控制污水泵的开启。污水泵应尽量浸没在水里，外部用过滤网进行粗过滤，防止大的悬浮物和杂物堵塞采样泵。
二、采样接头管路和调节阀
安装时，将水泵一半潜入水下，但不能直接放置在水底，水泵采用悬挂式固定，采用80目以上不锈钢Y型过滤器与管路连接至仪器附近，同时在Y型过滤器前后安装两个调节阀。采样接头安装点不高于仪器采样管出口，保证仪器采样管垂直向下插入流路管中5厘米，溢流管不得有任何一处水平高度高于采样接头高度，采样接头溢流管管路不超过1米，变径为Φ32管路链接至采水点回流。

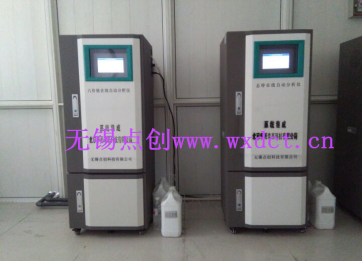

安装完成后部分客户现场案例图
此安装目的是取满管水样，避免空气进入，安装时压力不可过大，避免爆管现象。管径大小和调节阀可由用户自己定夺采用，达到以上目的即可。
